ノビルーン｜商品一覧｜コクホ

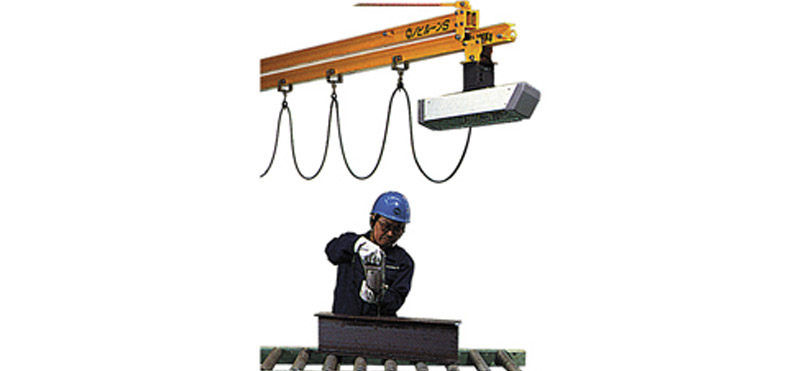

吊り上げビームに電源から送給装置までの
ケーブルをまとめて吊るため、
溶接作業現場の作業スペースを拡大し、
安全に効率よくラクラクに溶接を行うことができます。
また、吊りビームが2段にスライドする伸縮機能と、
180度旋回する高操作性のため、
天井クレーン走行を妨げることなく、
より広い範囲の溶接作業が軽快に迅速にでき、
生産性が大幅にアップします。

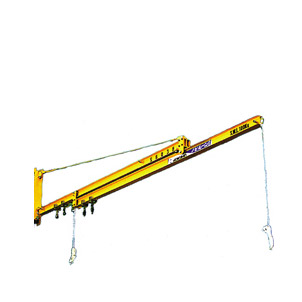

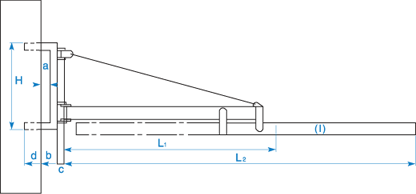

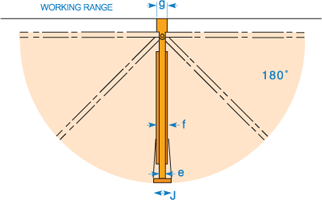

S Type

S-6038 / 5033 / 4027 / 3022 / 2216
DS-6038 / 5033 / 4027 / 3022 / 2216

狭い場所での小物溶接作業に最適なコンパクトタイプ。
Sタイプにモータドライブ方式を採用したオートタイプ（DSタイプ）。
先端許容荷量: 100kg ~ 200kg

仕様

型番		6038	5033	4027	3022	2216
ビーム最小長さ L1 (mm)		3730	3230	2630	2130	1430
ビーム最大長さ L2 (mm)		6130	5130	4110	3110	2330
取付フレーム長さ H (mm)		930	850	750	670	670
先端許容荷量 (静荷量) (kg)		100	120	130	160	200
ケーブル滑車数		4	4	3	2	2
重量 (kg)	本体	106	93	77.4	65	52
	ステー	7.3	6.5	5.6	4.8	4
	取付フレーム	19.3	18.2	16.9	15.8	15.8
a		100
b		165
c		50
d (伸ばし)		-
e (ビーム巾)		75
f (ゆれ止め巾)		-
g (取付フレーム巾)		125
I (ビーム材)		I - 5×75×100 (DS下ビーム I - 5.5×75×125)

※改良などのため仕様変更することがあります。

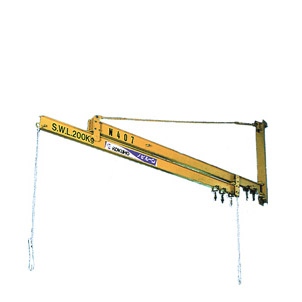

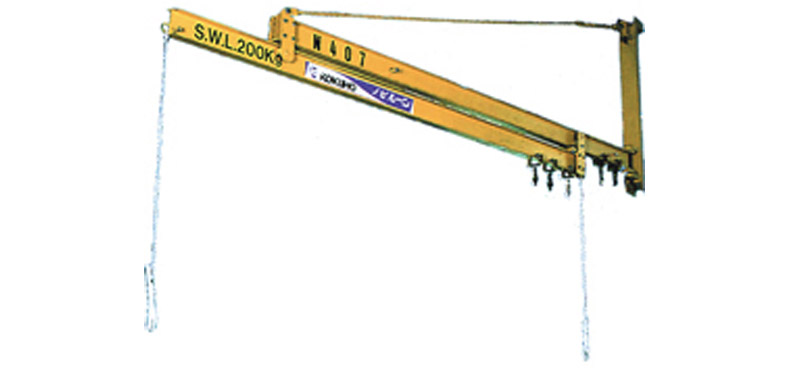

N Type

N-611 / 509 / 407 / 305 / 235

最も一般的でニーズの多いノーマルタイプ。
先端許容荷量: 100kg ~ 300kg

仕様

型番		611	509	407	305	235
ビーム最小長さ L1 (mm)		6340	5340	4340	3340	2240
ビーム最大長さ L2 (mm)		10920	8870	6920	4890	3420
取付フレーム長さ H (mm)		2070	1800	1530	1250	980
先端許容荷量 (静荷量) (kg)		100	150	200	300	300
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	234.5	200.2	166.2	131.9	97.7
	ステー	19.8	17.5	15.2	12.9	10.6
	取付フレーム	59.7	54.7	49.6	44.4	39.4
a		100
b		175
c		100
d (伸ばし)		100
e (ビーム巾)		75
f (ゆれ止め巾)		-
g (取付フレーム巾)		150
I (ビーム材)		I - 5.5×75×100

※改良などのため仕様変更することがあります。

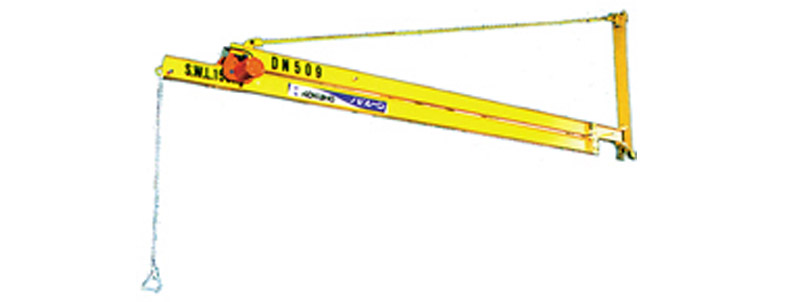

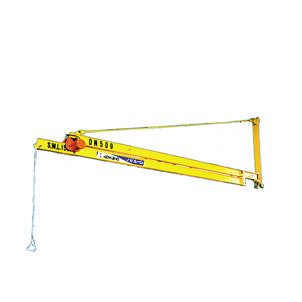

DN Type

DN-611 / 509 / 407 / 305 / 235

Nタイプにモータドライブ方式を採用したオートタイプ。
先端許容荷量: 100kg ~ 300kg

仕様

型番		611	509	407	305	235
ビーム最小長さ L1 (mm)		6340	5340	4340	3340	2240
ビーム最大長さ L2 (mm)		10920	8870	6920	4890	3420
取付フレーム長さ H (mm)		2070	1800	1530	1250	980
先端許容荷量 (静荷量) (kg)		100	150	200	300	300
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	234.5	200.2	166.2	131.9	97.7
	ステー	19.8	17.5	15.2	12.9	10.6
	取付フレーム	59.7	54.7	49.6	44.4	39.4
a		100
b		175
c		100
d (伸ばし)		100
e (ビーム巾)		75
f (ゆれ止め巾)		-
g (取付フレーム巾)		150
I (ビーム材)		I - 6×100×180

※改良などのため仕様変更することがあります。

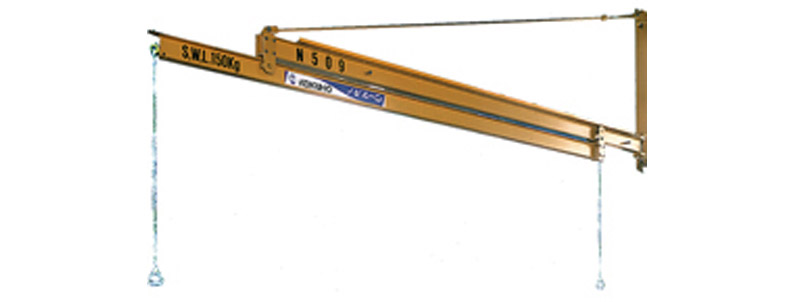

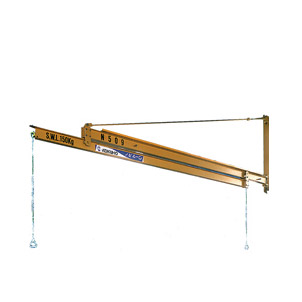

PN Type

PN-611 / 509

重量物移動がラクラクのマテハンタイプ。
先端許容荷量: 100kg ~ 300kg

仕様

型番		611	509	407	305	235
ビーム最小長さ L1 (mm)		6340	5340	4340	3340	2240
ビーム最大長さ L2 (mm)		10920	8870	6920	4890	3420
取付フレーム長さ H (mm)		2070	1800	1530	1250	980
先端許容荷量 (静荷量) (kg)		100	150	200	300	300
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	288.8	244.1	166.2	131.9	97.7
	ステー	19.8	17.5	15.2	12.9	10.6
	取付フレーム	59.7	54.7	49.6	44.4	39.4
a		100
b		175
c		100
d (伸ばし)		100
e (ビーム巾)		75
f (ゆれ止め巾)		150
g (取付フレーム巾)		150
I (ビーム材)		I - 5.5×75×100

※改良などのため仕様変更することがあります。

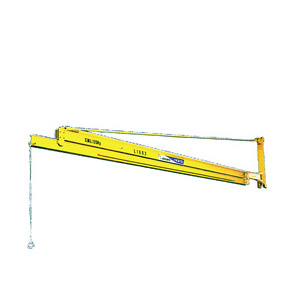

L Type

L-1693 / 1480 / 1375
DL-1693 / 1480 / 1375

加工製品が大きく、作業範囲が広い移動量の多い現場に最適なロングタイプ（Lタイプ）。
Lタイプにモータドライブ方式を採用したオートタイプ（DLタイプ）。
先端許容荷量: 120kg ~ 180kg

仕様

型番		1693	1480	1375
ビーム最小長さ L1 (mm)		9340	8140	7540
ビーム最大長さ L2 (mm)		16140	14140	13090
取付フレーム長さ H (mm)		2520	2320	2220
先端許容荷量 (静荷量) (kg)		120	150	180
ケーブル滑車数		9	8	7
重量 (kg)	本体	715.1	570.8	493.9
	ステー	49.5	43.7	41
	取付フレーム	131.1	125	122
a		100
b		190
c		100
d (伸ばし)		200
e (ビーム巾)		100
f (ゆれ止め巾)		250
g (取付フレーム巾)		200
I (ビーム材)		I - 7×100×200

※改良などのため仕様変更することがあります。

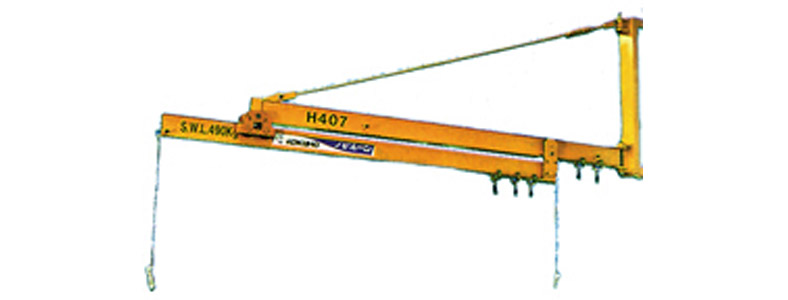

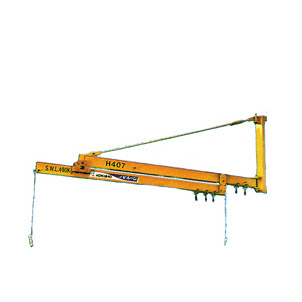

H Type

H-611 / 509 / 407
DH-611 / 509 / 407

容量の大きい溶接機などの吊り上げができる、強度を強めたパワフルタイプ（Hタイプ）。
Hタイプにモータドライブ方式を採用したオートタイプ（DHタイプ）。
先端許容荷量: 240kg ~ 490kg

仕様

型番		611	509	407
ビーム最小長さ L1 (mm)		6340	5340	4340
ビーム最大長さ L2 (mm)		10920	8920	6920
取付フレーム長さ H (mm)		2140	1940	1740
先端許容荷量 (静荷量) (kg)		240	330	490
ケーブル滑車数		6	5	4
重量 (kg)	本体	440.9	378.8	315.7
	ステー	37.1	32.4	27.8
	取付フレーム	119.7	113.7	107.6
a		100
b		190
c		100
d (伸ばし)		200
e (ビーム巾)		100
f (ゆれ止め巾)		200
g (取付フレーム巾)		200
I (ビーム材)		I - 7×100×200

※改良などのため仕様変更することがあります。

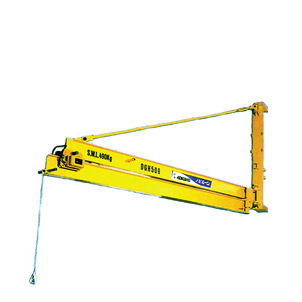

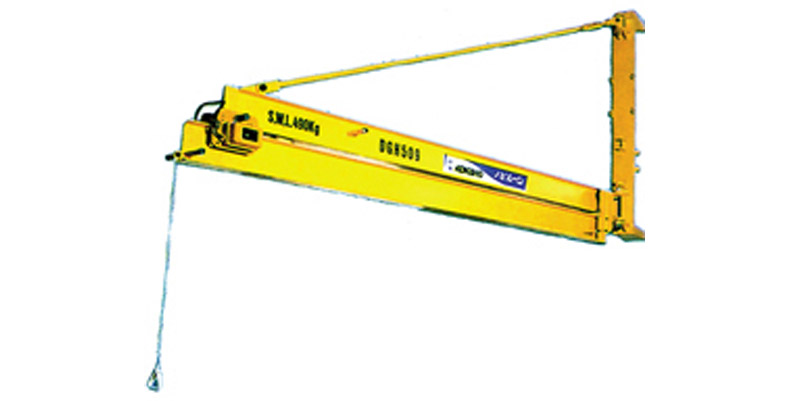

DGH Type

GH-611 / 509 / 407
DGH-611 / 509 / 407

Hタイプを更に強度化した迅速移動重量ぶつようタイプ（GHタイプ）。
GHタイプにモータドライブ方式を採用したオートタイプ（DGHタイプ）。
先端許容荷量: 490kg

仕様

型番		611	509	407
ビーム最小長さ L1 (mm)		6350	5350	4350
ビーム最大長さ L2 (mm)		10910	8910	6910
取付フレーム長さ H (mm)		2320	2020	1720
先端許容荷量 (静荷量) (kg)		490	700	900
ケーブル滑車数		6	5	4
重量 (kg)	本体	716.9	648.9	562.9
	ステー	64.9	57.4	49.7
	取付フレーム	145.7	138	127.6
a		100
b		190
c		100
d (伸ばし)		200
e (ビーム巾)		125
f (ゆれ止め巾)		-
g (取付フレーム巾)		250
I (ビーム材)		I - 7.5×125×250

※改良などのため仕様変更することがあります。

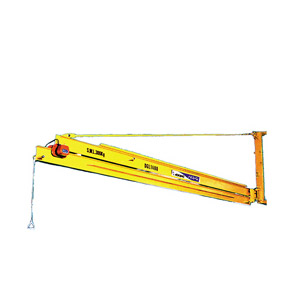

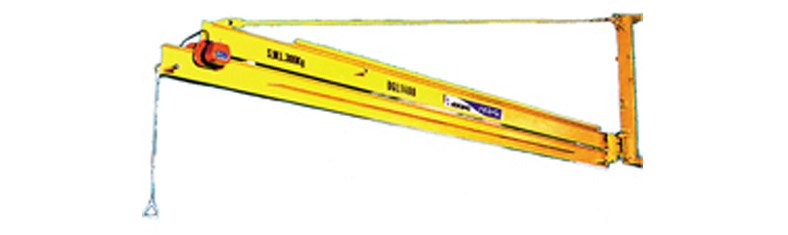

DGL Type

GL-1693 / 1480 / 1375
DGL-1693 / 1480 / 1375

電動チェーンブロックを採用した、重量物ラクラク移動タイプ（GLタイプ）。
GLタイプにモータドライブ方式を採用したオートタイプ（DGLタイプ）。
先端許容荷量: 200kg ~ 350kg

仕様

型番		1693	1480	1375
ビーム最小長さ L1 (mm)		9350	8350	7550
ビーム最大長さ L2 (mm)		16110	14110	13060
取付フレーム長さ H (mm)		2520	2320	2120
先端許容荷量 (静荷量) (kg)		200	300	350
ケーブル滑車数		9	8	7
重量 (kg)	本体	949	872.3	801.6
	ステー	79.8	71.6	65.8
	取付フレーム	152.6	145.7	138.8
a		100
b		190
c		100
d (伸ばし)		200
e (ビーム巾)		125
f (ゆれ止め巾)		250
g (取付フレーム巾)		250
I (ビーム材)		I - 7.5×125×250

※改良などのため仕様変更することがあります。

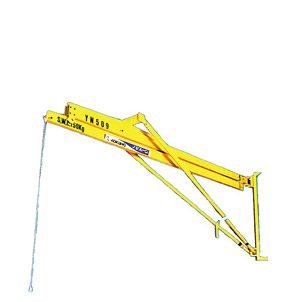

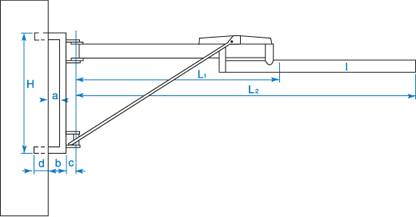

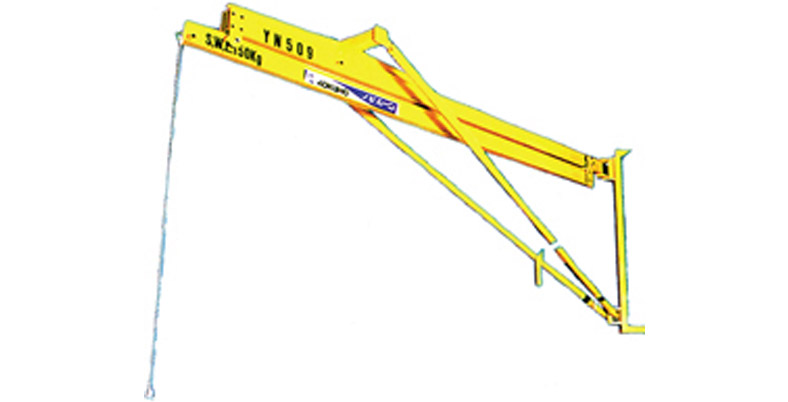

YN Type

YN-611 / 509 / 407 / 305 / 235
DYN-611 / 509 / 407 / 305 / 235

天井トップまで取り付けできる、吊り上げ高さの幅が広い空間有効利用の機能的タイプ（YNタイプ）。
YNタイプにモータドライブ方式を採用したオートタイプ（DYNタイプ）。
先端許容荷量: 100kg ~ 300kg

仕様

型番		611	509	407	305	235
ビーム最小長さ L1 (mm)		6340	5340	4340	3340	2240
ビーム最大長さ L2 (mm)		10920	8870	6920	4890	3420
取付フレーム長さ H (mm)		2150	1950	1550	1250	1250
先端許容荷量 (静荷量) (kg)		100	150	200	300	300
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	254	219	185	151	117
	ステー	79.3	67.7	58.5	49.3	44.6
	取付フレーム	63.6	59.9	52.5	46.9	46.9
a		100
b		175
c		100
d (伸ばし)		100
e (ビーム巾)		75
f (ステーフレーム)		830
g (取付フレーム巾)		150
I (ビーム材)		I - 5.5×75×150

※改良などのため仕様変更することがあります。

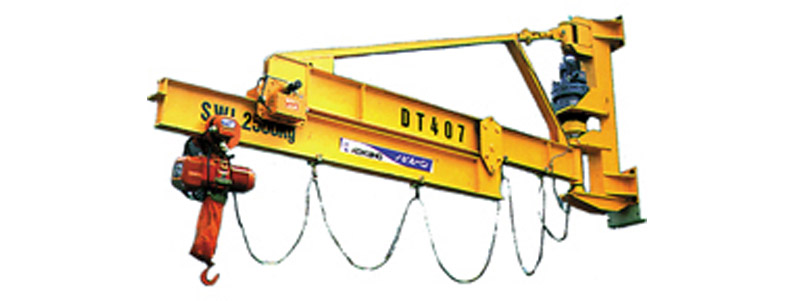

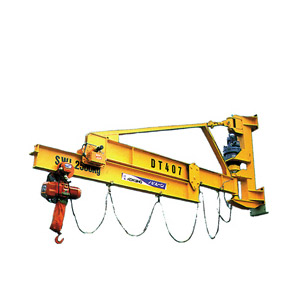

DT Type

DT-611 / 509 / 407 / 406 / 305

電動でビームの伸縮、上下移動、自動旋回まででき最大4tまで吊り下げできるパワフルな全自動タイプ。
先端許容荷量: 1500kg ~ 4000kg

仕様

型番		611	509	407	406	305
ビーム最小長さ L1 (mm)		6600	5600	4600	4100	3600
ビーム最大長さ L2 (mm)		11040	9040	7040	6040	5040
取付フレーム長さ H (mm)		3150	2790	2430	2430	2050
先端許容荷量 (静荷量) (kg)		1500	2000	2500	3500	4000
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	1492.3	1315.2	1138.4	1050.5	962.6
重量 (kg)	取付フレーム	1412	1374	1335	1335	1250
a		100
b		400
c		210
d (伸ばし)		150
e (ビーム巾)		150
f (ゆれ止め巾)		-
g (取付フレーム巾)		600
I (ビーム材)		I - 10×150×400

※改良などのため仕様変更することがあります。

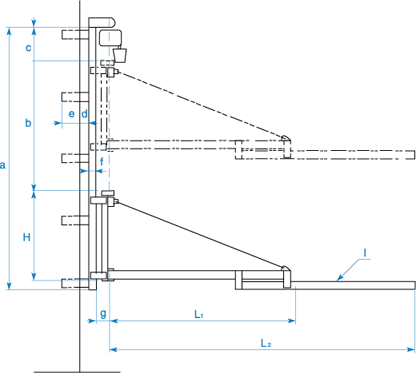

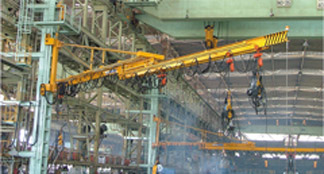

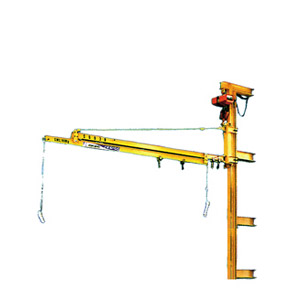

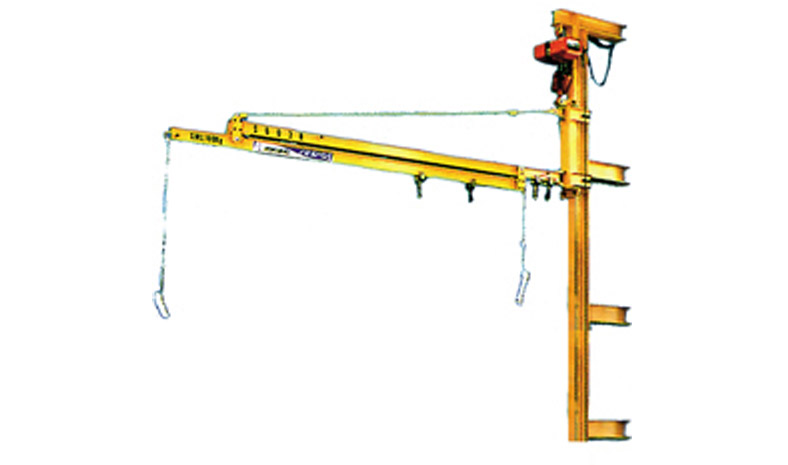

EV Type

EVS-6038 / 5033 / 4027 / 3022 / 2216
EVN-611 / 509 / 407 / 305 / 235

電動によりビームが上下移動するマルチタイプ。
先端許容荷量: 100kg ~ 200kg（EVSタイプ）
100kg ~ 300kg（EVNタイプ）

仕様

タイプ		EVS
型番		6038	5033	4027	3022	2216
ビーム最小長さ L1 (mm)		3730	3230	2630	2130	1430
ビーム最大長さ L2 (mm)		6130	5130	4110	3110	2330
取付フレーム長さ H (mm)		950	870	770	690	690
先端許容荷量 (静荷量) (kg)		100	120	130	160	200
ケーブル滑車数		4	4	3	2	2
重量 (kg)	本体	106	93	77.4	65	52
	ステー	7.3	6.5	5.6	4.8	4
	取付フレーム	40.8	39.7	38.4	37.3	37.3
a		任意
b		任意
c		510
d		100
e(伸ばし)		220
f (スライドレール材)		H 125×125×6.5/9
g		200
I (ビーム材)		I - 5×75×100

タイプ		EVN（上・下移動仕様）
型番		611	509	407	305	235
ビーム最小長さ L1 (mm)		6340	5340	4340	3340	2240
ビーム最大長さ L2 (mm)		10920	8870	6920	4890	3420
取付フレーム長さ H (mm)		2070	1800	1530	1250	980
先端許容荷量 (静荷量) (kg)		100	150	200	300	300
ケーブル滑車数		6	5	4	3	2
重量 (kg)	本体	234.5	200.2	166.2	131.9	97.7
	ステー	19.8	17.5	15.2	12.9	10.6
	取付フレーム	88	82.3	76.5	70.5	70.5
a		任意
b		任意
c		510
d		100
e(伸ばし)		200
f (スライドレール材)		H 150×150×7/10
g		260
I (ビーム材)		I - 5.5×75×150

※改良などのため仕様変更することがあります。

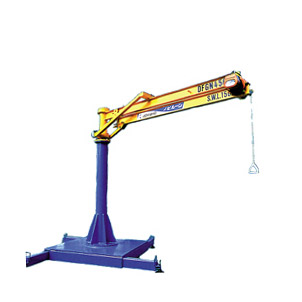

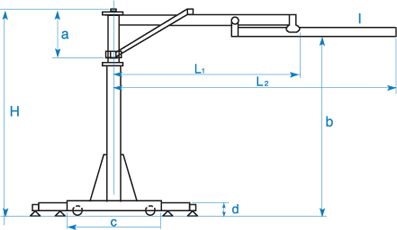

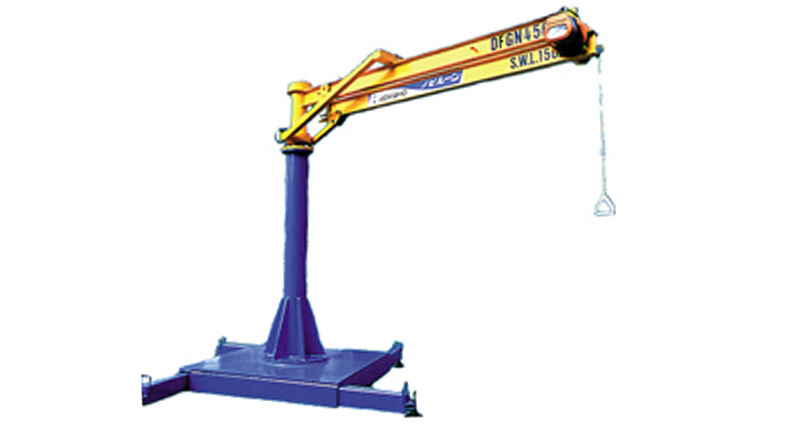

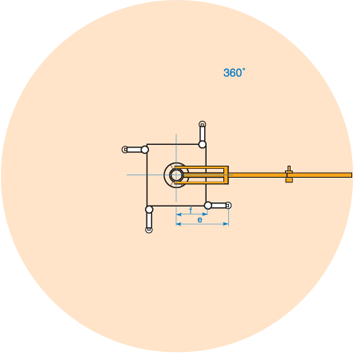

DFGN Type

DFGN-580 / 450 / 350

工場の中心にせっちできる床置き移動、360°旋回の万能タイプ。
先端許容荷量: 100kg ~ 200kg

仕様

型番		580	450	350
ビーム最小長さ L1 (mm)		3500	2900	2300
ビーム最大長さ L2 (mm)		5800	4500	3500
先端許容荷量 (静荷量) (kg)		100	150	200
柱高さ H (mm)		3000
重量 (kg)	旋回部	246	224	205
重量 (kg)	固定部	1360
a (旋回部高さ)		640
b (ビーム下部高さ)		2540
c (台大きさ)		1500
d (台高さ)		250
e (アウトリガー伸)		1260
f (アウトリガー縮)		830
I (ビーム材)		I - 5.5×75×150

※改良などのため仕様変更することがあります。

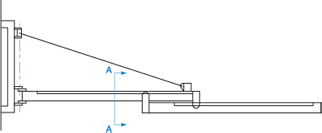

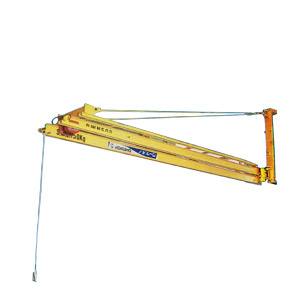

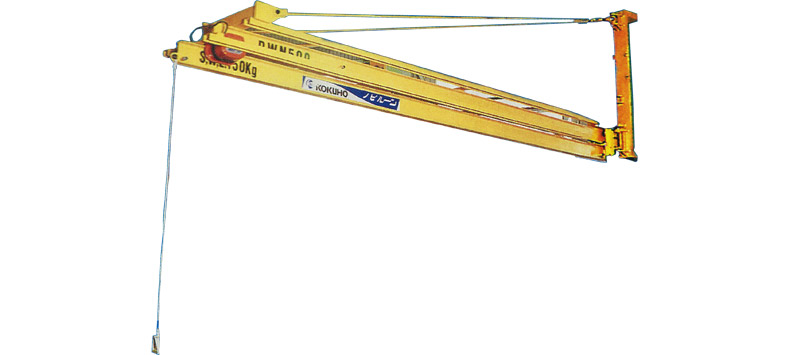

DWN Type

DWN-611 / 509 / 407

数個の送給機もスッキリ整理の電動式サイドレールタイプ。
先端許容荷量: 100kg ~ 300kg

仕様

型番	611	509	407
a	500
b	75
c (副レール材)	C 75×45×15×2.3
d	181
e	230
f (上ビーム副レール長さ)	5700	4700	3700
g (下ビーム副レール長さ)	5200	4200	3200

※改良などのため仕様変更することがあります。

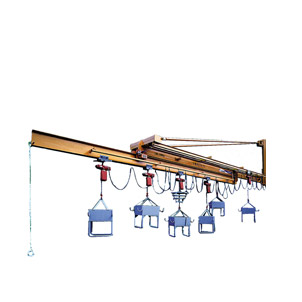

DWGL Super Type

DWGL-1480 / 1693

作業範囲の広い現場での溶接作業に威力を発揮する最適タイプ。
複数台の半自動溶接機が使用できる効果率タイプ。
吊台の使用により、ケーブル、ホース類、工具など多数搭載できる便利タイプ。
先端許容荷量: 500kg ~ 580kg

仕様

型番		1480	1693
ビーム最小長さ L1 (mm)		8200	9360
ビーム最大長さ L2 (mm)		14110	16120
取付フレーム長さ H (mm)		2500	2800
先端許容荷量 (静荷量) (kg)		580	500
ケーブル滑車数		I型 8個 / C型 16個	I型 9個 / C型 18個
重量 (kg)	本体	1490	1650
	ステー	161	186
	取付フレーム	399	425
a		150
b		350
c		207
d (伸ばし)		150
e (ステーレスト)		1250
f (ビーム巾)		150
g (ハンガーレール巾)		1163
h (取付フレーム巾)		300

※改良などのため仕様変更することがあります。

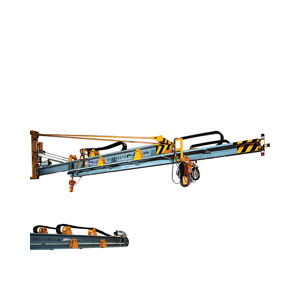

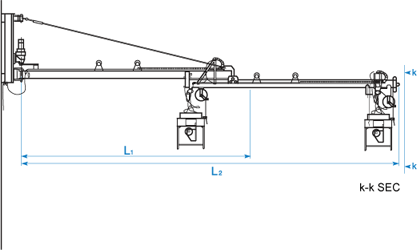

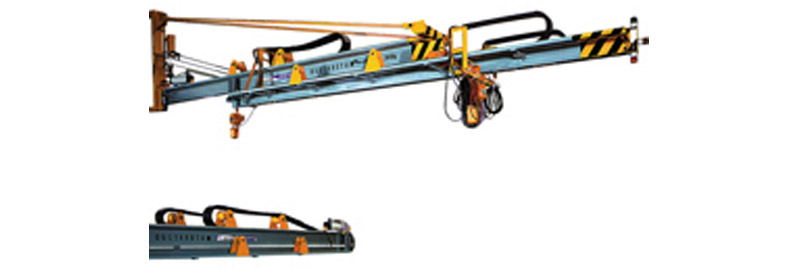

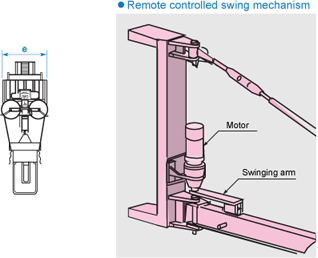

DGL-TUM Type

DGL-TUM 1480 / 1693

無線遠隔コントロールで自動旋回、作業の安全とスピードアップが図れるクイックリータイプ。
先端許容荷量: 250kg

背合わせチェーンブロック

仕様

型番		1480	1693
ビーム最小長さ L1 (mm)		8320	9320
ビーム最大長さ L2 (mm)		14130	16130
取付フレーム長さ H (mm)		2500	2800
先端許容荷量 (静荷量) (kg)		350	250
重量 (kg)	本体	1588	1701
	ステー	119	133
	取付フレーム	474	486
a (ビーム巾)		150
b (ビーム巾)		350
c (取付フレーム巾)		300
d (ビーム巾)		I - 8×150×300
e (最大巾)		1150

※改良などのため仕様変更することがあります。

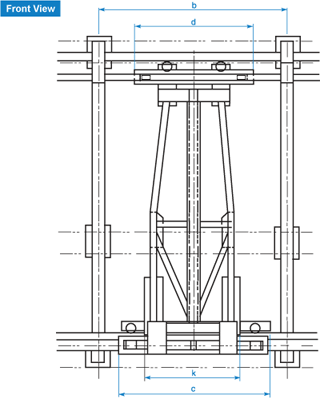

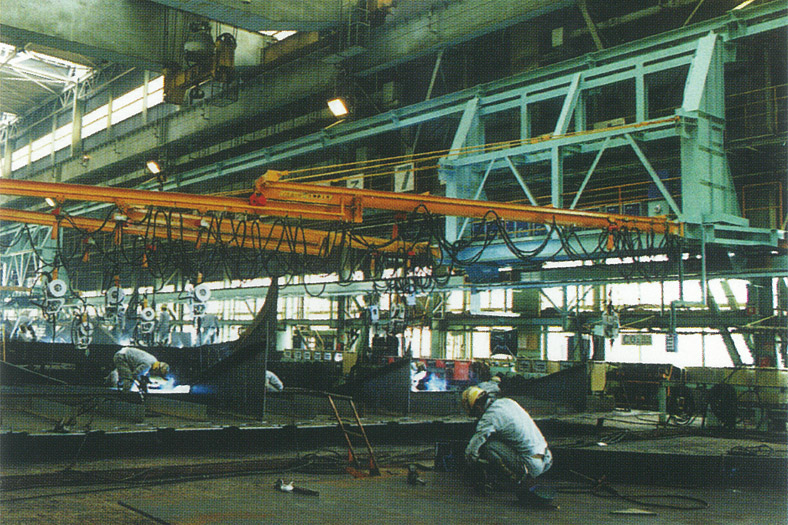

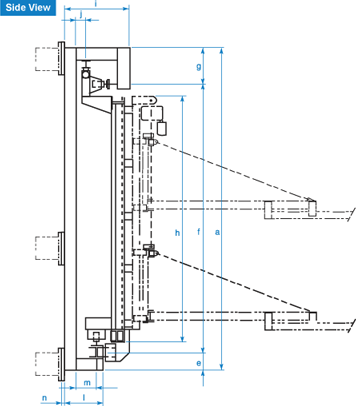

HEVN Type

HEVN-611 / 509 / 407 / 305 / 235

工場の壁面に沿ってレール走行するフレキシブルタイプ。

仕様

型番	611	509	407	305	235
搭載ノビルーン	EVN-611	EVN-509	EVN-407	EVN-305	EVN-235
上下移動距離	任意
左右移動距離	任意
a	任意
b	任意
c	任意
d	任意
e	306mm
f	任意
g	646mm
h	任意
i	1080mm
j	180mm
k	任意
l	680mm
m	380mm
n	22mm
